一、項目概況
項目名稱：Bopet薄膜凈化車間裝修工程
項目規模：8000㎡
潔 凈 度：萬級、局部千級
項目地址：安徽合肥
二、設計依據
甲方提供的圖紙和要求，并符合相關的潔凈廠房建設規范要求。
《潔凈廠房設計規范》 GB50073-2013
《建筑設計防火規范》 GB50016-2006
《采暖通風與空氣調節設計規范》 GB50019-2003
《潔凈室施工及驗收規范》 GB50591-2010
《建筑裝飾裝修工程質量驗收規范》 GB50210-2001
三、項目內容

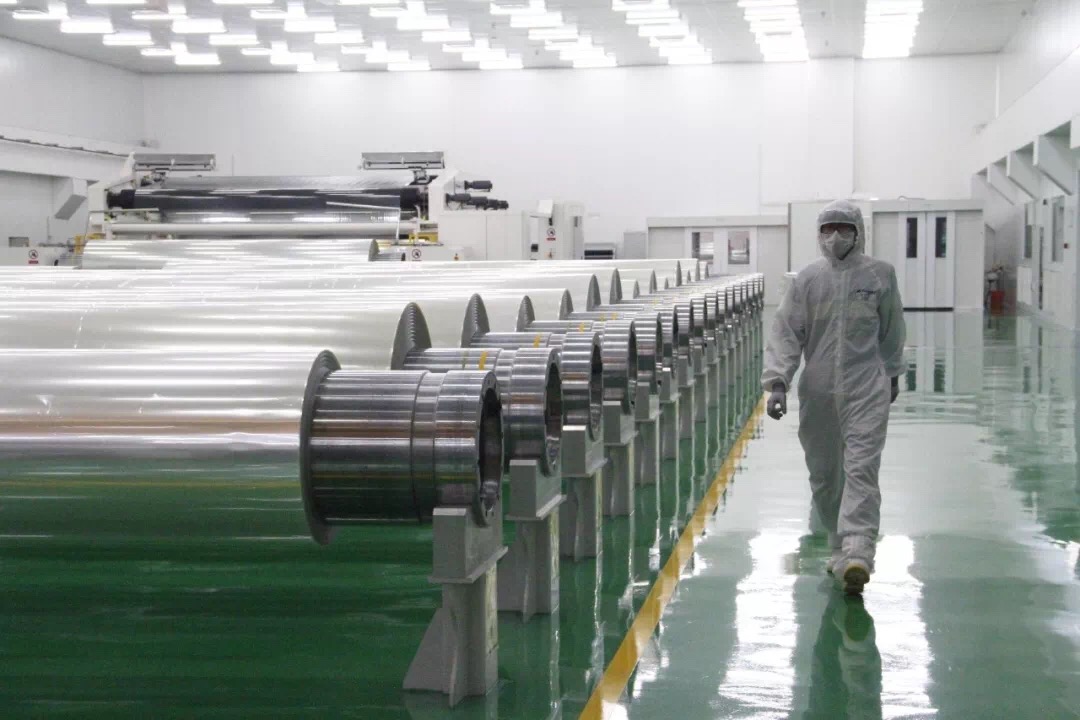

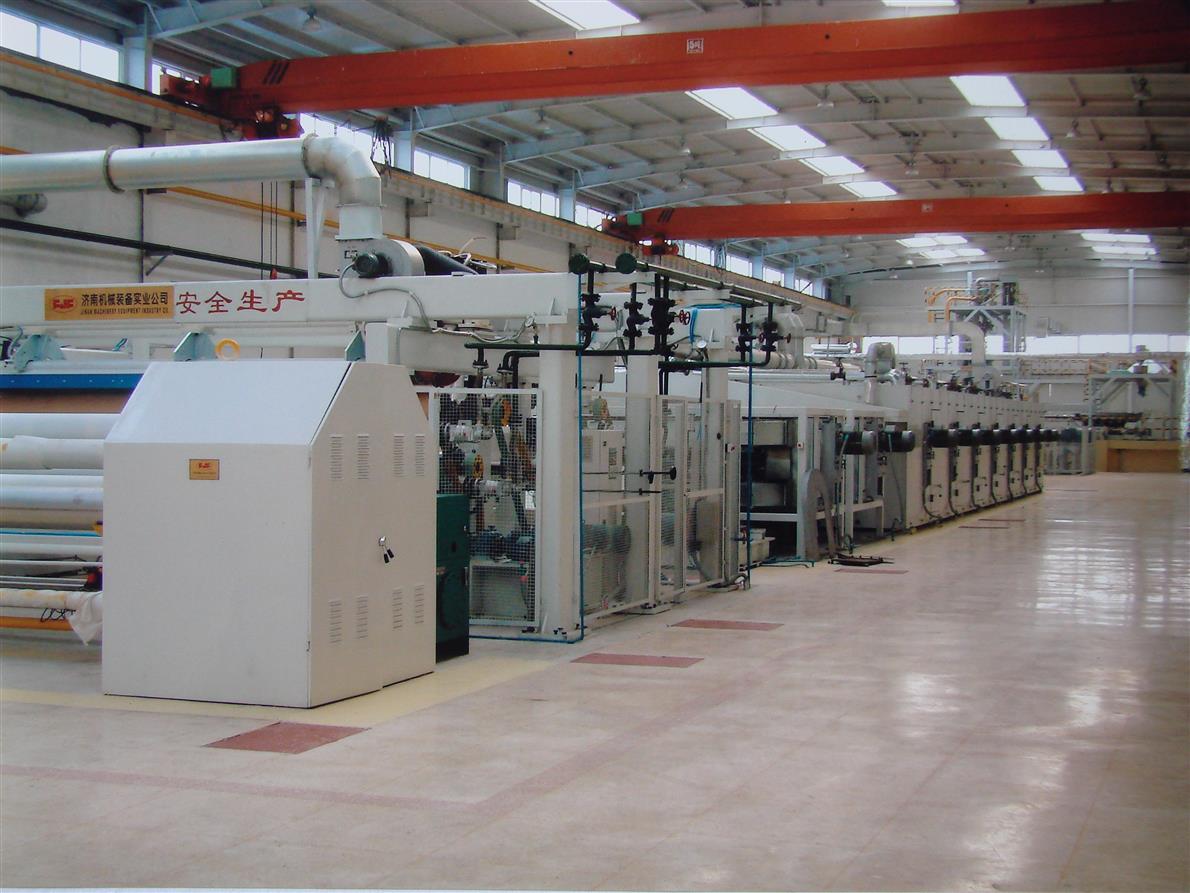

整個車間生產環境達到萬級（局部千級），配備有在線瑕疵檢測、化學除塵和靜電除塵等功能。產品主要應用于平板顯示領域的擴散膜、增亮膜、反射膜的基膜、各種保護膜及太陽能光伏背板膜等。
四、系統形式和氣流組織
AHU-01凈化空調系統采用全空氣、定風量、定新風集中式空調系統，潔凈區空氣經過初、中、高效過濾后送入室內；氣流組織為上送風下側回風的氣流組織形式。
AHU-02凈化空調系統采用全空氣、定風量、定新風集中式空調系統，潔凈區空氣經過初、中、高效過濾后送入室內；氣流組織為上送風下側回風的氣流組織形式。
AHU-03凈化空調系統采用全空氣、定風量、定新風集中式空調系統，潔凈區空氣經過初、中、高效過濾后送入室內；氣流組織為上送風下側回風的氣流組織形式。
凈化空調系統的送風、回風的啟閉連鎖，連鎖順序按《潔凈廠房設計規范》GB50073-2013規定執行。
五、檢測與自動控制
潔凈空調機組的回風管上設置溫濕度傳感裝置，控制系統根據傳感裝置反饋的信號進行制冷、加濕控制，以達到車間恒溫恒濕之目標。
